S13-M.R-30-2500/10 — Трансформатор с трехмерным витым магнитопроводом

Продукты Масляный трансформатор с кубическим сердечником – это новый тип трансформатора высокой надежности с более рациональной структурой, лучшими характеристиками и низкой стоимостью производства.Изделие преодолевает традиционную плоскую структуру, используя две симметричные трехмерные...

Отправить заявку

  

Описание

маркер

Продукты

Масляный трансформатор с кубическим сердечником - это новый тип трансформатора высокой надежности с более рациональной структурой, лучшими характеристиками и низкой стоимостью производства.Изделие преодолевает традиционную плоскую структуру, используя две симметричные трехмерные структуры.И потому, что нет воздушного зазора в магнитной цепи, направление магнитной проводимости полосы кремниевой стали и направление магнитной цепи точно такое же, три столбца равностороннего треугольного трехмерного расположения, длина трех магнитных цепей согласованы, и являются самыми короткими, обработка набора разрезов без отходов и так далее; поэтому, это своего рода использование традиционных материалов, но работа шума ниже и более компактная структура высокой эффективности энергосберегающего типа трансформатора.Его отличные показатели по снижению потерь и экономии материалов полностью соответствуют китайской политике энергосбережения.

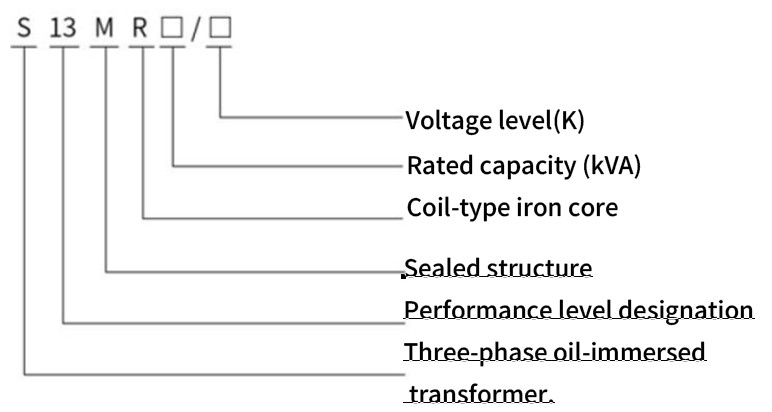

Значение модели

S13-M.R-30-250010 — Трансформатор с трехмерным витым магнитопроводом 421 (2)

Стандарты исполнения

GB1094.1～2-2013 Силовой трансформатор

GB1094.3-2003 Силовой трансформатор

GB／T1094.4-2005 Силовой трансформатор

GB1094.5-2008 Силовой трансформатор

GB / T6451-2015 Технические параметры и требования к трехфазному масляному силовому трансформатору

Международный стандарт IEC76

GB／T25289-2010 Технические параметры и требования к масляному силовому трансформатору 20 кВ

Структурные особенности

Энергосберегающие и шумоподавляющие функции;

Экономия материалов снижает затраты;

Повышенная устойчивость к трехфазному сбалансированному короткому замыканию;

Постоянное качество и повышенная производительность;

Противоугонная система, небольшая площадь, красивый внешний вид;

Хорошая экономичность и хорошее соотношение цены и качества.

Основные технические характеристики

Распределительные трансформаторы с двумя обмотками и регулировкой напряжения, трехфазные, невозбуждаемые, типа S13, мощностью от 30 кВА до 1600 кВА.

Номинальная мощность (кВА)	Комбинации напряжений и диапазон регулировки напряжения.			Метка группы соединений.	Потери мощности (кВт)	Потери нагрузки (кВт)	Сопротивление короткого замыкания (%)
Номинальная мощность (кВА)	Высокое давление (кВ)	Диапазон высоковольтных ответвлений (%)	Низкое напряжение (кВ)	Метка группы соединений.	Потери мощности (кВт)	Потери нагрузки (кВт)	Сопротивление короткого замыкания (%)
30	6 6.3 10 10.5 11	±5	0,4	Dyn11 Yzn11 Yyn0 Dyn11 Yyn0	0,080	0.630/0.600	4.0 4.5
50					0.100	0,910/0,870
80					0.110	1.090/1.040
100					0.130	1.310/1.250
125					0.150	1.580/1.500
160					0.170	1.890/1.800
200					0.200	2.310/2.200
250					0,240	2.730/2.600
315					0,290	3.200/3.050
400					0.340	3.830/3.650
500					0.430	4.520/4.300
630					0,574	6.200
800					0.700	7.500
1000					0,830	10.30
1250					0,970	12.00
1600					1.170	14.50
2000					1.550	18.30	5
2500					1.830	21.20	5

Примечание 1: Для трансформаторов с номинальной мощностью 500 кВА или менее отрицательные потери нагрузки, указанные выше наклонной линии, относятся к группам соединений Dyn11 или Yzn11, а указанные ниже наклонной линии — к другим группам соединений.
Для использования с группой соединений YynO.

1. Основные требования 5.1.1 Трансформаторы, изготовленные в соответствии с настоящим стандартом, должны соответствовать требованиям GB-1094.1, GB1094.2, G81094.3, GB1094.5 и GB/T1094.7.

2. Проектирование, изготовление и проверка трансформаторных групп и компонентов должны соответствовать соответствующим стандартам и нормам.

3. Уровень шума трансформаторов должен соответствовать требованиям, указанным в Таблице 2. Метод измерения уровня шума должен соответствовать GB/T1094.10.
