Шины силовых трансформаторов: Полный гид и топ-5 решений 2026

Шины силовых трансформаторов — это критически важные токопроводящие элементы, обеспечивающие передачу электроэнергии от обмоток трансформатора к распределительному устройству. Правильный выбор шин определяет надежность всей подстанции, минимизирует потери энергии и предотвращает аварийные перегревы. В этом руководстве мы разберем типы шин, актуальные стандарты 2026 года и представим топ-5 решений для различных классов напряжения.

Что такое шины силового трансформатора и зачем они нужны

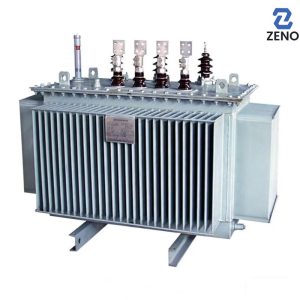

В энергетике шины силовых трансформаторов выполняют функцию магистральных каналов для передачи больших токов. Они соединяют выводы обмоток трансформатора с вводными выключателями или распределительными щитами. Несмотря на кажущуюся простоту конструкции, ошибки в подборе сечения, материала или способа монтажа могут привести к катастрофическим последствиям: от локального перегрева до полного выхода оборудования из строя.

Современные требования к энергоэффективности и компактности подстанций диктуют новые стандарты. Если раньше приоритетом была только дешевизна меди или алюминия, то в 2026 году инженеры фокусируются на балансе между электропроводностью, механической прочностью при коротких замыканиях и устойчивостью к коррозии в агрессивных средах.

Основная задача шинопровода — обеспечить бесперебойную передачу номинального тока без превышения допустимой температуры нагрева (обычно +65…+90°C в зависимости от изоляции) и выдержать электродинамические усилия при токах короткого замыкания (КЗ).

Классификация и материалы: Медь против Алюминия в 2026 году

Выбор материала является первым и самым важным шагом при проектировании узла подключения трансформатора. На рынке доминируют два основных решения: медные и алюминиевые шины. Каждый материал имеет свои физические свойства, влияющие на итоговую стоимость и эксплуатационные характеристики.

Медные шины: Эталон проводимости

Медь остается золотым стандартом для ответственных узлов. Она обладает высокой электропроводностью (около 100% по международному стандарту IACS) и отличной коррозионной стойкостью.

• Преимущества: Меньшее сечение при том же токе, высокая пластичность, устойчивость к окислению, лучшая стойкость к циклическим нагрузкам.
• Недостатки: Высокая стоимость, большой вес, риск кражи на открытых объектах.
• Применение: Трансформаторы средней и высокой мощности, помещения с повышенной влажностью или химической активностью, места с ограниченным пространством для монтажа.

Алюминиевые шины: Экономика и легкость

Алюминий завоевал популярность благодаря низкой цене и малому весу. Современные сплавы (например, АД31Т1 в РФ или серии 6000 на западе) значительно улучшили механические свойства алюминия.

• Преимущества: Низкая цена (в 3-4 раза дешевле меди), малый вес (легче меди в 3 раза), простота обработки.
• Недостатки: Ниже проводимость (требуется большее сечение), склонность к ползучести (ослабление контактов со временем), необходимость специальной смазки для предотвращения окисления.
• Применение: Крупные распределительные устройства открытого типа (ОРУ), бюджетные проекты, сухие трансформаторы в защищенных помещениях.

Биметаллические решения

В 2026 году набирают популярность биметаллические шины (медь-алюминий). Они позволяют соединять медные выводы трансформатора с алюминиевыми шинами распредщита без использования переходных плашек, снижая сопротивление контакта и риск перегрева в месте стыка разных металлов.

Ключевые параметры выбора шин для силовых трансформаторов

При подборе шин силовых трансформаторов недостаточно просто посмотреть на номинальный ток. Инженерный расчет должен учитывать множество динамических факторов. Игнорирование хотя бы одного из них может привести к аварии в первый год эксплуатации.

Допустимый длительный ток

Это базовый параметр, зависящий от сечения шины и способа её охлаждения. Важно помнить, что паспортные данные часто приведены для идеальных условий (температура воздуха +25°C, вертикальное расположение). В реальных условиях, особенно в закрытых камерах трансформаторных подстанций (КТП), температура может быть выше, что требует снижения допустимой нагрузки или увеличения сечения.

Термическая и электродинамическая стойкость

При коротком замыкании через шины протекают токи, в десятки раз превышающие номинальные. Шина должна:

• Не расплавиться за время срабатывания защиты (термическая стойкость).
• Не деформироваться под действием огромных механических сил отталкивания/притяжения проводников (электродинамическая стойкость).

Для трансформаторов мощностью свыше 1000 кВА этот расчет становится обязательным. Расстояние между опорными изоляторами подбирается так, чтобы исключить резонансные колебания шин.

Скин-эффект и коэффициент формы

На переменном токе высокой плотности ток вытесняется к поверхности проводника (скин-эффект). Использование одной шины большого сечения менее эффективно, чем пакет из нескольких шин меньшего сечения с зазором между ними. В 2026 году для токов свыше 2000 А практически всегда используются пакетные схемы или профильные шины специального сечения.

Типы конструкции и изоляция: Тренды 2026 года

Рынок шинопроводов эволюционирует от голых жестких шин к сложным изолированным системам. Выбор типа конструкции зависит от класса напряжения трансформатора (0.4 кВ, 6 кВ, 10 кВ и выше) и условий окружающей среды.

Жесткие неизолированные шины

Классическое решение для открытых распределительных устройств (ОРУ) и хорошо вентилируемых помещений. Монтируются на опорных изоляторах. Требуют строгого соблюдения воздушных зазоров согласно ПУЭ (Правила устройства электроустановок). Дешевы в производстве, но требуют много места и регулярного обслуживания (очистка от пыли, проверка контактов).

Изолированные шинопроводы (IP54-IP68)

Все более популярное решение для комплектных трансформаторных подстанций (КТП) и промышленных цехов. Шины заключены в металлический короб с изоляцией (часто из термоусаживаемых материалов или полимерных композитов).

• Безопасность: Исключают случайное прикосновение и попадание посторонних предметов.
• Компактность: Позволяют уменьшить габариты камеры трансформатора.
• Защита: Устойчивы к влаге, пыли, грызунам.

В 2026 году трендом стало использование изоляции с повышенным классом огнестойкости (Low Smoke Zero Halogen – LSZH), которая не выделяет токсичных газов при пожаре.

Гибкие связи

Для соединения подвижных частей или компенсации вибрации трансформатора используются гибкие медные плетенки. Они критически важны для снижения механического напряжения на выводах трансформатора, особенно в зонах сейсмической активности или рядом с мощным промышленным оборудованием, создающим вибрацию.

Роль интегрированных поставщиков в обеспечении надежности систем

Выбор качественных компонентов для системы шин невозможен без надежного партнера, способного предложить комплексное решение. Ярким примером такого подхода является компания ООО «Вэньчжоу Чжохэ Международная Торговля». Будучи специализированным производителем электрооборудования с полным циклом (НИОКР, производство и сбыт), компания успешно объединяет выпуск трансформаторов с производством сопутствующей низковольтной аппаратуры.

Продукция компании, включающая автоматические выключатели серий DZ47 и в пластиковых корпусах, интеллектуальные модули учета и счетчики электроэнергии (как однофазные, так и трехфазные на шине), разработана с учетом строгого соответствия международным стандартам IEC и национальным ГОСТ. Это обеспечивает идеальную совместимость шин трансформатора с защитной и учетной аппаратурой. Благодаря наличию более 200 патентов и сертификату ISO9001, оборудование «Чжохэ» гарантирует точность учета и надежность защиты, что критически важно для современных центров обработки данных и промышленных объектов.

Особое внимание компания уделяет цифровизации: их решения поддерживают протоколы связи Modbus-RTU и RS485, позволяя интегрировать систему шин в единую сеть мониторинга энергопотребления. Представленность продукции в более чем 60 странах мира и предоставление полного спектра логистических услуг (от складирования до таможенного оформления) делают ООО «Вэньчжоу Чжохэ» предпочтительным партнером для проектов любой сложности, где требуется баланс цены, качества и технологической совместимости.

Топ-5 решений для шин силовых трансформаторов в 2026 году

На основе анализа рынка, отзывов главных энергетиков промышленных предприятий и технических характеристик, мы выделили пять лучших категорий решений, актуальных на текущий момент. Рейтинг составлен с учетом соотношения цена/качество/надежность.

1. Премиальные медные шинопроводы с эпоксидной изоляцией

Лучший выбор для: Подстанций в агрессивных средах (химзаводы, морские порты, пищевое производство).

Эти системы представляют собой моноблок, где медные шины полностью залиты эпоксидным компаундом. Они обеспечивают класс защиты IP68. Главное преимущество — абсолютная герметичность и отсутствие необходимости в обслуживании на протяжении 30-40 лет. Производители таких систем гарантируют стойкость к солевым туманам и химическим испарениям. Несмотря на высокую начальную стоимость, они окупаются за счет отсутствия простоев на ремонт.

2. Модульные алюминиевые шинопроводы большой мощности

Лучший выбор для: Крупных дата-центров и логистических комплексов с трансформаторами 2500 кВА и выше.

Современные алюминиевые системы научились конкурировать с медью за счет оптимизации формы профиля. Использование специальных сплавов и увеличенного количества жил в пакете позволяет передавать токи до 6300 А. Модульная конструкция позволяет быстро наращивать длину трассы. Ключевая особенность решений 2026 года — встроенные датчики температуры в каждой секции для интеграции с системами умного мониторинга (IoT).

3. Гибридные переходные комплекты (Биметалл)

Лучший выбор для: Реконструкции старых подстанций и стыковки разного оборудования.

Частая проблема — необходимость соединить медный вывод нового трансформатора со старой алюминиевой магистралью. Специализированные биметаллические пластины, изготовленные методом холодной сварки или взрыва, устраняют проблему гальванической пары. Это готовое решение, которое снижает сопротивление перехода до минимума и исключает необходимость использования промежуточных шайб и смазок, которые часто забывают нанести монтажники.

4. Компактные низкопрофильные шины для сухих трансформаторов

Лучший выбор для: Торговых центров, бизнес-центров и жилых комплексов (трансформаторы внутри зданий).

Здесь критичен вопрос пожарной безопасности и шума. Данные шины имеют специальный профиль, минимизирующий акустический шум (гудение) и вибрацию. Изоляция выполнена из негорючих материалов класса НГ(А)-FRLS. Конструкция позволяет монтировать шины в непосредственной близости от стен, экономя драгоценную площадь технических помещений.

5. Бюджетные открытые системы с улучшенной геометрией

Лучший выбор для: Временных схем электроснабжения и открытых подстанций в сухом климате.

Классические решения, получившие модернизацию. Производители оптимизировали форму сечения (скругленные края, перфорация для лучшей конвекции), что позволило увеличить пропускную способность стандартных профилей на 10-15% без увеличения стоимости. Это самое доступное решение для проектов с жестким бюджетом, где возможно регулярное техническое обслуживание.

Пошаговое руководство по монтажу и эксплуатации

Даже самые дорогие шины силовых трансформаторов выйдут из строя при неправильном монтаже. Следуйте этому алгоритму для обеспечения надежности.

Шаг 1: Подготовка и осмотр

Перед монтажом тщательно осмотрите шины на наличие вмятин, трещин в изоляции или окислов. Поверхность контакта должна быть идеально чистой. Для алюминия обязательно используйте специальную кварце-вазелиновую пасту для снятия оксидной пленки и предотвращения её повторного образования.

Шаг 2: Расчет усилия затяжки

Используйте только динамометрические ключи. Перетяжка болтов ведет к деформации металла и снижению контактного давления в будущем (из-за ползучести), а недотяжка — к нагреву. Значения моментов затяжки должны соответствовать ГОСТ или рекомендациям производителя шин.

Шаг 3: Компенсация теплового расширения

На длинных прямых участках (более 20 метров для меди и 15 для алюминия) обязательно устанавливайте компенсаторы теплового расширения. Без них при нагреве под нагрузкой шина может изогнуться и разрушить опорные изоляторы или вывести из строя выводы трансформатора.

Шаг 4: Фазировка и маркировка

Строго соблюдайте цветовую маркировку фаз (желтый, зеленый, красный / A, B, C). Ошибка в фазировке при подключении к трансформатору может привести к межфазному короткому замыканию при первом же включении.

Шаг 5: Тепловой контроль после ввода в эксплуатацию

Через 24-48 часов работы под полной нагрузкой проведите тепловизионный контроль всех контактных соединений. Это выявит скрытые дефекты монтажа. В дальнейшем такую проверку следует проводить ежегодно.

Факторы ценообразования и советы по закупкам

Стоимость шин силовых трансформаторов сильно варьируется. Понимание структуры цены поможет вам оптимизировать бюджет проекта без потери качества.

• Биржевая стоимость металла: Цена меди и алюминия привязана к мировым биржам (LME). При планировании крупных закупок стоит отслеживать котировки. Закупка в период спада цен может сэкономить до 15% бюджета.
• Объем партии: Производители часто дают существенные скидки при заказе комплексных решений (шины + изоляторы + крепеж + компенсаторы) под ключ.
• Сложность изготовления: Нестандартные изгибы, отверстия под конкретные выводы трансформатора и индивидуальная изоляция увеличивают стоимость. По возможности используйте типовые решения.
• Сертификация: Наличие сертификатов соответствия ГОСТ, ТР ТС или международным стандартам (IEC) обязательно для допуска объекта в эксплуатацию. Отсутствие документов сделает покупку бессмысленной.

Совет эксперта: Не экономьте на крепеже и изоляторах. Дешевый болт может стать причиной пожара на миллионной подстанции. Выбирайте крепеж из нержавеющей стали или оцинкованный с высоким классом прочности (8.8 и выше).

Часто задаваемые вопросы (FAQ)

Как часто нужно менять шины силового трансформатора?

При правильном монтаже и эксплуатации срок службы медных и алюминиевых шин составляет 30-40 лет и более. Замена требуется только при обнаружении неустранимых дефектов (глубокая коррозия, необратимая деформация после КЗ) или при модернизации трансформатора с увеличением мощности.

Можно ли соединять медь и алюминий напрямую?

Категорически нет. Прямой контакт меди и алюминия вызывает гальваническую коррозию, что приводит к резкому росту сопротивления, нагреву и возгоранию. Используйте только биметаллические переходные пластины или специальные смазки с разделительными шайбами (хотя последний метод считается устаревшим для ответственных узлов).

Какой класс защиты (IP) необходим для шин в помещении?

Для чистых сухих помещений достаточно IP30 или IP31. Для пыльных цехов, складов или помещений с риском попадания влаги рекомендуется минимум IP54. Если шины проходят через улицу или находятся в зоне возможного затопления, выбирайте IP65-IP68.

Влияет ли цвет окраски шин на их работу?

Да, но незначительно. Окраска фаз разными цветами обязательна для безопасности персонала. С точки зрения физики, темная матовая поверхность лучше излучает тепло, чем светлая глянцевая, что может немного улучшить охлаждение, но этим эффектом обычно пренебрегают в пользу антикоррозионных свойств краски.

Что делать, если шины греются выше нормы?

Сначала проверьте нагрузку — не превышает ли она номинал. Если нагрузка в норме, отключите питание и проверьте момент затяжки контактных соединений. Часто причина в ослабшем болте или окислении контакта. Также проверьте вентиляцию в камере трансформатора.

Заключение: Будущее токопроводов

Выбор шин силовых трансформаторов в 2026 году — это не просто покупка металла, это инвестиция в надежность энергоснабжения вашего объекта. Тенденции движутся в сторону интеллектуальных, изолированных и компактных систем, способных работать в автоматическом режиме с самодиагностикой.

При проектировании отдавайте предпочтение решениям, которые учитывают не только текущую стоимость, но и расходы на обслуживание в течение всего жизненного цикла. Для ответственных объектов медь и качественная изоляция остаются безальтернативным выбором, тогда как для масштабных линейных объектов современные алюминиевые системы предлагают отличный баланс экономики и эффективности.

Помните: надежность цепи определяется самым слабым звеном, и в случае с трансформаторной подстанцией этим звеном часто становится именно неправильно подобранный или смонтированный шинопровод. Доверяйте монтаж квалифицированным специалистам, выбирайте проверенных поставщиков с международной репутацией и требуйте предоставления протоколов испытаний после завершения работ.
