DZ47 MCB с высокой отключающей способностью

DZ47 MCB с высокой отключающей способностью

Описание продукта Малогабаритный автоматический выключатель DZ47-125 с высокой отключающей способностью отличается эстетичным и компактным дизайном, малым весом, превосходной и надежной эксплуатационной характеристикой, высоким пределом отключения и быстрым срабатыванием расцепителя. Предн...

Отправить заявку

 

Описание

маркер

Описание продукта

Малогабаритный автоматический выключатель DZ47-125 с высокой отключающей способностью отличается эстетичным и компактным дизайном, малым весом, превосходной и надежной эксплуатационной характеристикой, высоким пределом отключения и быстрым срабатыванием расцепителя. Предназначен в основном для защиты электрических цепей переменного тока частотой 50 Гц/60 Гц номинальным током 125 А от перегрузок и коротких замыканий, а также может использоваться для нечастых операций включения/выключения электрических устройств, двигателей и осветительных цепей в нормальных условиях.

Данное изделие широко применяется в различных областях, включая промышленность, коммерческий сектор, высотные здания и жилые дома.

Продукция соответствует стандартам GB/T14048.2-2001 и IEC60947-2.

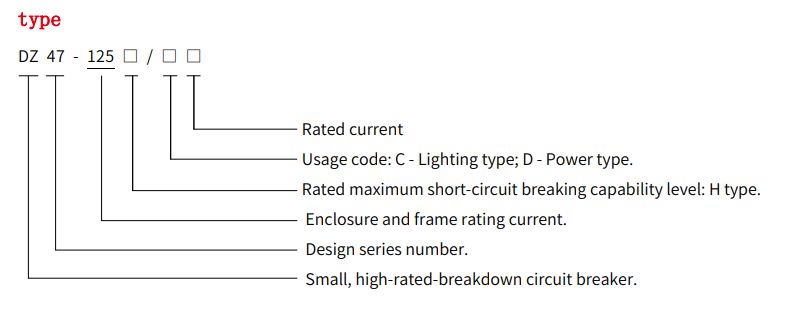

DZ47 MCB с высокой отключающей способностью (6)

Нормальные условия эксплуатации

Температура окружающего воздуха: Верхний предел: не выше +40 °C. Нижний предел: не ниже -5 °C. Среднесуточное значение: не выше +35 °C.

Примечание 1: При необходимости работы при нижнем пределе -10 °C или -25 °C пользователь должен указать это при заказе.

Примечание 2: Условия эксплуатации с верхним пределом выше +40 °C или нижним ниже -25 °C требуют согласования с заводом-изготовителем.

Место установки: Высота над уровнем моря: не более 2000 м.

Атмосферные условия: Относительная влажность воздуха: не более 50% при температуре +40 °C. При более низких температурах допускается более высокая влажность (например, до 90% при +20 °C). При случайном образовании конденсата из-за перепадов температур должны быть приняты соответствующие меры.

Степень загрязнения: Уровень 2 или 3.

Категория установки: II и III.

Условия монтажа: Внешнее магнитное поле в месте установки в любом направлении не должно превышать земное магнитное поле более чем в 5 раз. Обычно устанавливается вертикально, допуск в любом направлении — 2°. Место установки должно быть без значительных ударов и вибрации.

Способ монтажа: Изделие предназначено для установки на DIN-рейку 35 мм методом защелкивания. Обладает малыми габаритами, высокой отключающей способностью и видимым индикатором положения контактов.

Основные типоразмеры и технические параметры

Основные типоразмеры:

Номинальные токи выключателя: 63А, 80А, 100А, 125А.

Количество полюсов выключателя: однополюсный, двухполюсный, трехполюсный и четырехполюсный.

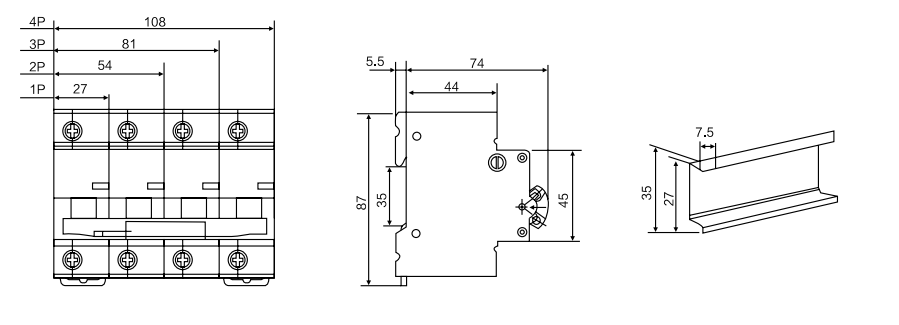

Данный выключатель предназначен для встраиваемого монтажа (может устанавливаться на монтажную рейку TH35-7.5).

Номинальное изоляционное напряжение выключателя и соответствующая номинальная отключающая способность при коротком замыкании (см. таблицу ниже).

Тип	Количество полюсов	Номинальный ток корпуса (A)	Номинальное напряжение (В)	Номинальный ток (А)	Предельная отключающая способность при коротком замыкании
DZ47-125	1P, 2P, 3P, 4P	125	230/400	63, 80, 100, 125	F (6 кА)
