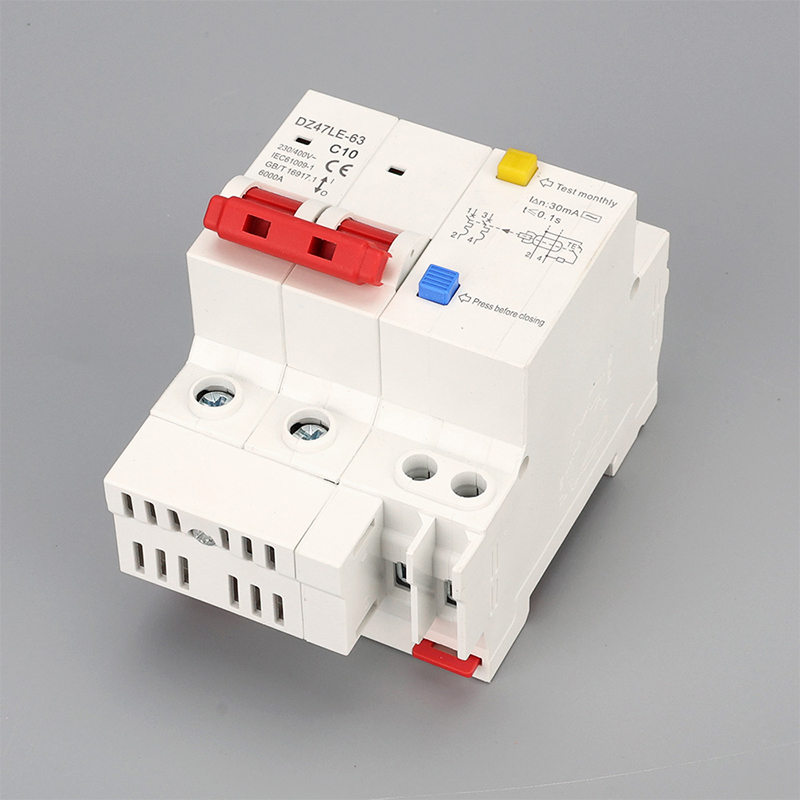

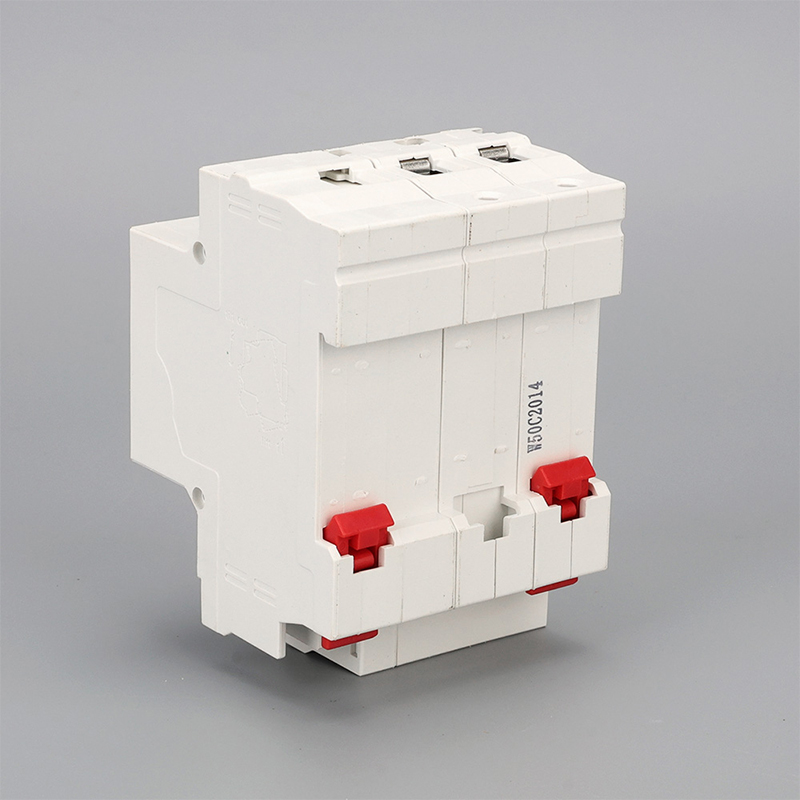

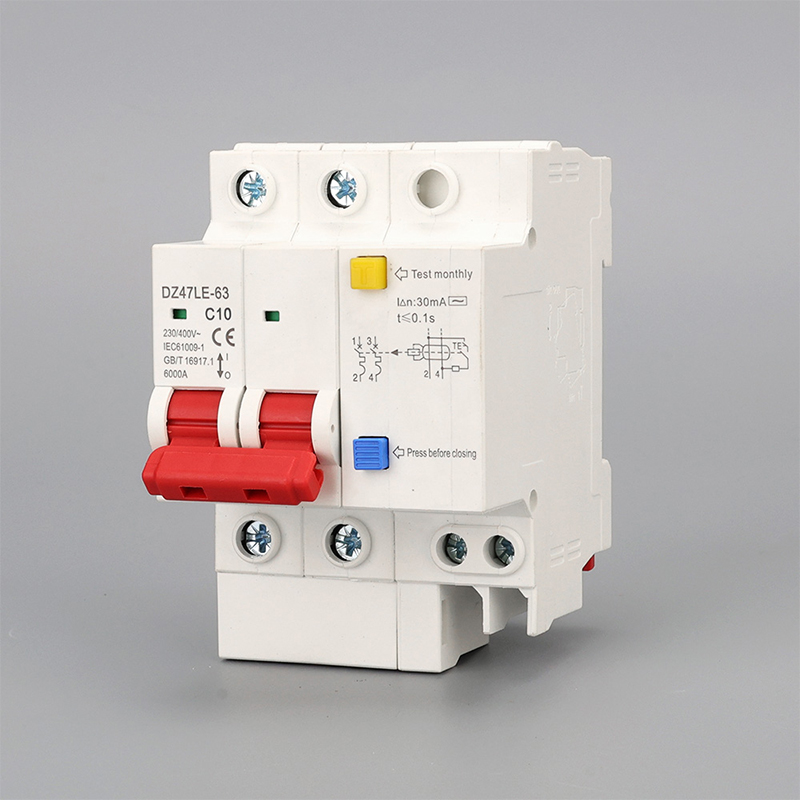

2P LE

Основное значение DZ47LE – это серийная модель, обычно обозначающая: DZ47: Серия миниатюрных автоматических выключателей (“автоматические выключатели”). LE: Обозначает Leakage protection (защита от утечки тока) и Electromagnetism (электромагнитное расцепление), то есть эт...

Отправить заявку

 

Описание

маркер

Основное значение

DZ47LE — это серийная модель, обычно обозначающая:
DZ47: Серия миниатюрных автоматических выключателей ("автоматические выключатели").
LE: Обозначает Leakage protection (защита от утечки тока) и Electromagnetism (электромагнитное расцепление), то есть это автоматический выключатель дифференциального тока, обычно называемый "выключателем дифференциального тока" или "УЗО".
Он объединяет в себе три функции: защита от короткого замыкания, защита от перегрузки и защита от утечки тока.
Основные функции:
Защита от перегрузки: Когда ток в цепи длительное время превышает номинальный ток (например, 32А), биметаллическая пластина нагревается, изгибается и приводит в действие механизм расцепления.
Защита от короткого замыкания: При возникновении сильного короткого замыкания (очень высокий ток) внутренний электромагнитный расцепитель мгновенно срабатывает, приводя к отключению выключателя.
Защита от утечки тока: Когда в цепи или оборудовании возникает ток утечки на землю, достигающий уставки срабатывания (обычно 30 мА), внутренний модуль защиты от утечки тока срабатывает, отключая питание для предотвращения поражения людей электрическим током и возгорания.
Номинальный ток составляет 32 ампера. Распространены также C10, C16, C20, C25, C32, C40, C50, C63 и другие.
Буква C указывает на время-токовую характеристику (кратность мгновенного тока отключения), в быту обычно используется тип C (5-10-кратный номинальный ток), применяется для цепей освещения и обычных розеток.

Ключевые параметры

Номинальный ток (In): Например, 16A, 20A, 32A и т.д., выбирается в зависимости от нагрузки.
Ток срабатывания при утечке (IΔn): Наиболее распространенный — 30 мА (безопасный для человека уровень). Также существуют 100 мА, 300 мА и другие, используемые для противопожарной защиты или распределения электроэнергии более высокого уровня.
Количество полюсов:
1P+N: Управляет одним фазным проводом, одновременно включая/отключая нулевой провод (но нулевой провод обычно не имеет защиты). Занимает 1 модуль (ширина 18 мм).
2P: Управляет и фазным, и нулевым проводом, обеспечивая защиту обоих. Занимает 2 модуля (ширина 36 мм). Часто используется в качестве главного выключателя или для важных цепей в жилых помещениях.
Также существуют 3P, 4P для трехфазных сетей.

Внешний вид и управление

Обычно имеет «кнопку тестирования» (следует нажимать раз в месяц для проверки работоспособности функции защиты от утечки тока) и «кнопку возврата/сброса» (после срабатывания защиты от утечки тока необходимо нажать эту кнопку для повторного включения после устранения неисправности).
Рядом с рукояткой включения/выключения есть индикатор состояния, обычно небольшое окошко меняет цвет или выдвигается при срабатывании защиты от утечки тока.

Область применения

Распределительные щиты в жилых домах: Для розеточных цепей, специальных цепей во влажных помещениях (кухня, ванная комната), а также в качестве главного выключателя.
Коммерческие, офисные и промышленные объекты: Для конечного распределения электроэнергии, защиты людей и оборудования.

Внимание при установке и использовании

Должен быть установлен квалифицированным электриком с обеспечением правильного подключения (особенно клеммы "N" нулевого провода).
Кнопку тестирования следует нажимать ежемесячно для проверки эффективности функции защиты от утечки тока.
После отключения сначала необходимо проанализировать причину: перегрузка, короткое замыкание или утечка тока?
Если сработала защита от утечки тока (кнопка сброса выступает), необходимо проверить изоляцию проводки или электроприборов.
Если сработала защита от перегрузки/короткого замыкания (кнопка сброса не выступает), необходимо снизить нагрузку или проверить место короткого замыкания.
Не может заменить заземляющий (PE) провод; для максимальной эффективности защиты он должен использоваться в сочетании с эффективной системой заземления.
DZ47LE — это безопасное электроприборное устройство, объединяющее несколько защитных функций, являющееся ключевым компонентом современных низковольтных распределительных систем для обеспечения безопасности людей и предотвращения пожаров, вызванных электричеством. Правильный выбор его номинального тока, тока срабатывания при утечке и количества полюсов, а также регулярное тестирование и техническое обслуживание являются важными аспектами безопасного использования электроэнергии.
