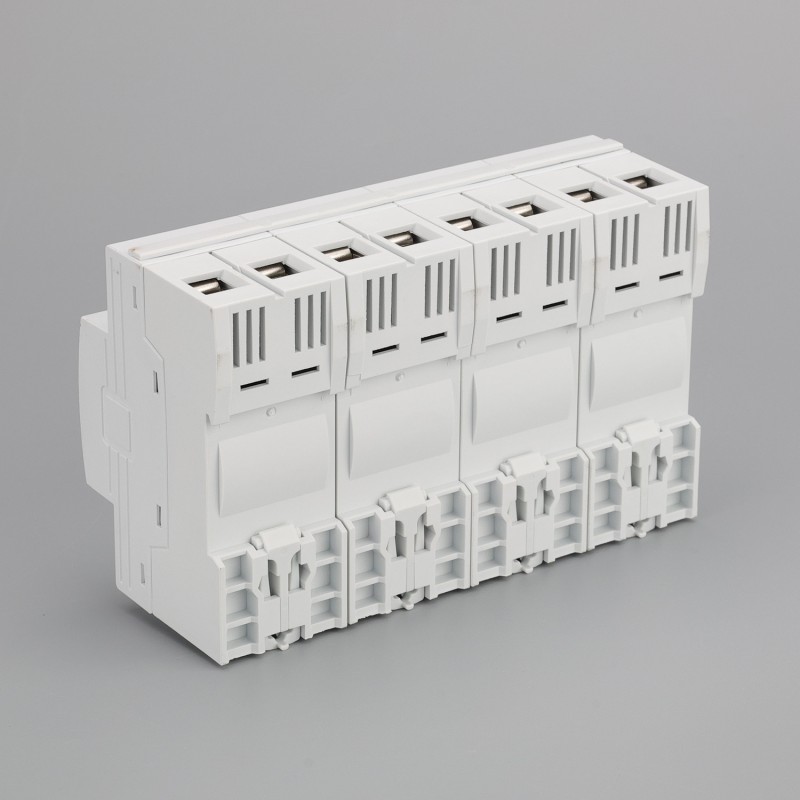

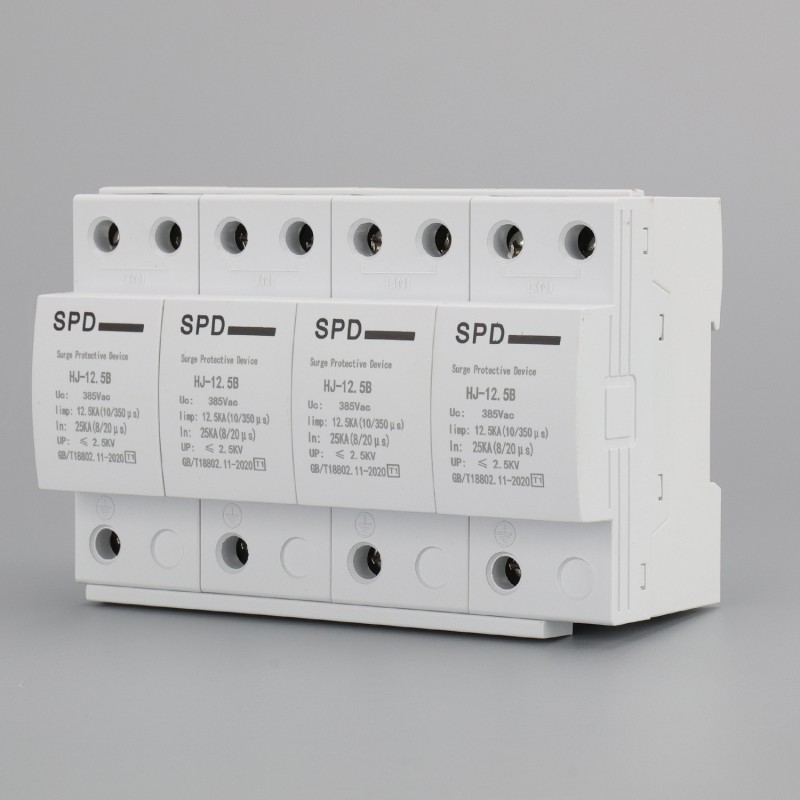

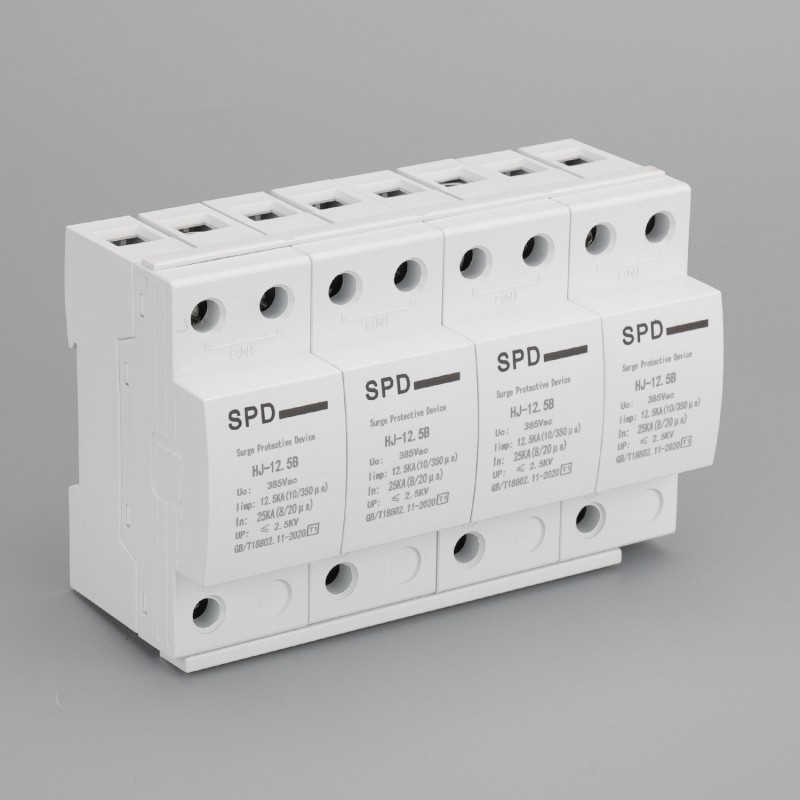

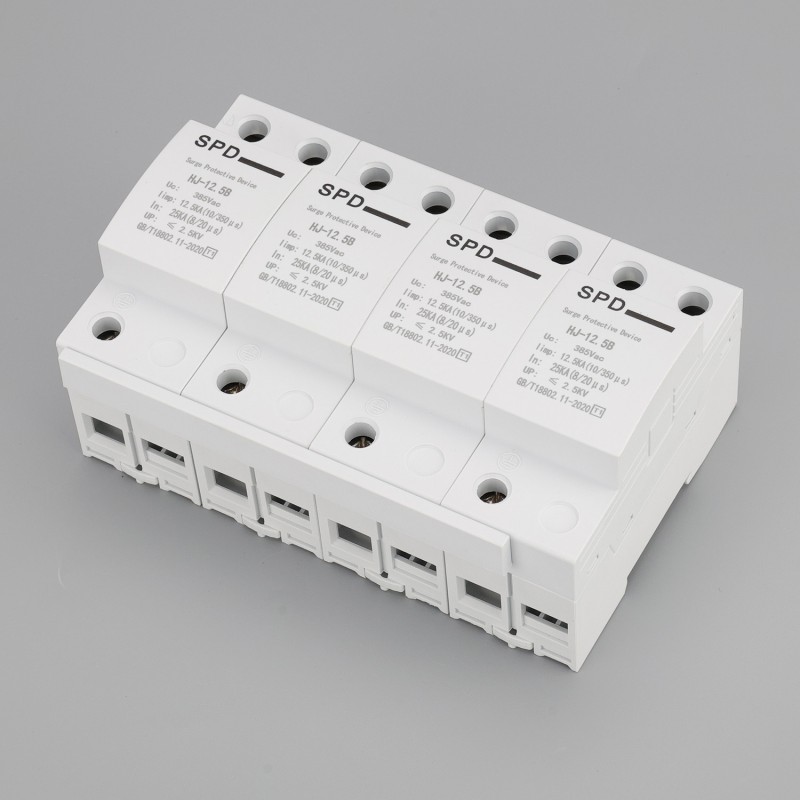

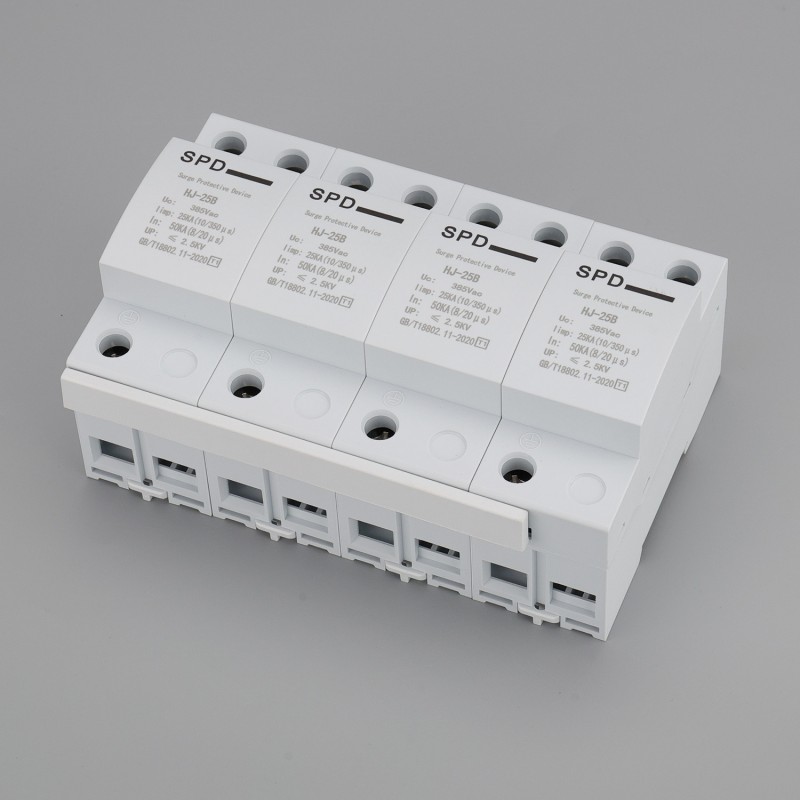

Устройство защиты от импульсных перенапряжений HJ4P

Цель и сфера применения Устройство защиты от перенапряжений HJT1-A12.5-A50 (далее SPD) подходит для сетей переменного тока 50/60 Гц, 380 В и под TT, TN-S, TN-C, IT, TN-C-S и других систем электропитания, защиты от ударов молнии или других переходных перенапряжений, применяемых при повышенном р...

Отправить заявку

  

Описание

маркер

Цель и сфера применения

Устройство защиты от перенапряжений HJT1-A12.5-A50 (далее SPD) подходит для сетей переменного тока 50/60 Гц, 380 В и под TT, TN-S, TN-C, IT, TN-C-S и других систем электропитания, защиты от ударов молнии или других переходных перенапряжений, применяемых при повышенном риске ударов молнии в области первого уровня молниезащиты систем оборудования.t18802.1/iec61643-1l.

Установка

Установка на стыке зон LPZOB или LPZ1 и LPZ2, или на главной распределительной коробке (шкафу), куда вводится электропитание с помощью стандартной 35-мм шины.Соединительная шина изготовлена из многожильного медного гибкого провода длиной 6~35 м㎡.

Заземляющий провод должен быть двухцветным проводом сечением 16 мм2 или более и длиной не более 500 мм.

Чтобы выход из строя устройства защиты от перенапряжений не повлиял на безопасность работы сети, необходимо последовательно подключить резервное устройство защиты из этого комплекта XLSSCB.

Основная структура и принцип работы

SPD - однопортовый, защищенный от поражения электрическим током, стационарный монтаж внутри помещений, ограниченный тип напряжения.

Он характеризуется высоким пусковым током (limp: 2,5 кА) и низким остаточным напряжением (Up: = 2,5 кВ).

В SPD есть встроенный съемник.Когда СПД выходит из строя из-за перегрева или поломки, устройство отключения может автоматически отключить его от сети и одновременно подать сигнал индикации.В нормальном режиме работы смотровое окошко отображается белым цветом, а при сбое в отключении - красным.
