Трехфазный масляный трансформатор 10 кВ с регулятором напряжения на нагрузке

Область применения Тип устройства: наружный тип Нормальные условия эксплуатации: высота над уровнем моря не более 1000 м. Температура окружающей среды Особые условия эксплуатации: Высота над уровнем моря более 1000 м. Максимальная температура окружающей среды +40°C, минимальная -45°C.(указа...

Отправить заявку

  

Описание

маркер

Область применения

Тип устройства: наружный тип

Нормальные условия эксплуатации: высота над уровнем моря не более 1000 м.

Температура окружающей среды Особые условия эксплуатации: Высота над уровнем моря более 1000 м.

Максимальная температура окружающей среды +40°C, минимальная -45°C.(указать при заказе)

Место установки: без агрессивных газов, без явных загрязнений.Максимальное значение +40°C, минимальное -25°C.

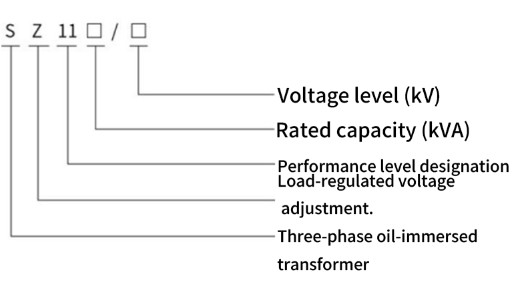

Type:

Трехфазный масляный трансформатор 10 кВ с регулятором напряжения на нагрузке 421 (2)

Стандарты внедрения

GB1094.1～2-2013 Силовой трансформатор

GB1094.3-2003 Силовой трансформатор

GB1094.5-2008 Силовой трансформатор

Структурные характеристики

В серии S11 базовые потери холостого хода снизились в среднем на 30%, средняя температура подъема снизилась на 10К, срок службы увеличился более чем в два раза, даже при перегрузке в 20% условий можно работать еще долгое время; рабочий шум снизился в среднем на 2-4 дБ.

Основные технические параметры

Распределительные трансформаторы 6 кВ, 10 кВ класса 200 кВ-А～2500 кВ-А трехфазные двухобмоточные с регулировкой напряжения на нагрузке

Примечание: Если среднегодовой коэффициент нагрузки трансформатора составляет от 35% до 40%, то наибольшая эффективность работы может быть достигнута при использовании значений потерь, приведенных в таблице.

Номинальная грузоподъемность	Комбинации напряжений и диапазон регулировки напряжения			метка группы соединений	Потери при холостом ходе (кВт)	Потеря нагрузки (кВт)	Ток холостой нагрузки	Импеданс короткого замыкания
(кВА)	Комбинации напряжений и диапазон регулировки напряжения			Дин11	0,38	2.9	(%)	(%)
200	ученый (кВ)	Диапазон повышенного напряжения (5)	пониженное напряжение (кВ)	Yyn0			1	4
250	6	±4x2.5	0,4		0,44	3.12	0.9
315	6.3				0,53	4.1	0.9
315	10				0,64	4.95	0,8
400	10.5				0,64	4.95	0,8
400					0,76	6.89	0,8
500					0,76	6.89	0,8
630					0,96	7.26	0,6	4.5
630					1.12	8.89	0,6
800					1.12	8.89	0,6
1000					1.36	10.4	0,6
1000					1.56	12.3	0,5
1250					1.56	12.3	0,5
1600					1.92	14.7	0,5
2000					2.27	18.6	0,4	5
2500					2.68	21.6	0,4	5
