Сухой трансформатор в литой эпоксидной изоляции SCB18-NX1

Введение продукта Трансформатор SCB18-NX1 соответствует новому уровню энергоэффективного сухого трансформатора, трансформатор типа SCB18 – это наша компания в модели SCB13, основанной на оптимизации сердечника, катушек и производственного процесса, для достижения навыков и снижения шума,...

Отправить заявку

  

Описание

маркер

Введение продукта

Трансформатор SCB18-NX1 соответствует новому уровню энергоэффективного сухого трансформатора, трансформатор типа SCB18 - это наша компания в модели SCB13, основанной на оптимизации сердечника, катушек и производственного процесса, для достижения навыков и снижения шума, в ближайшие несколько лет государство подтолкнуло энергосберегающие сухие трансформаторы.

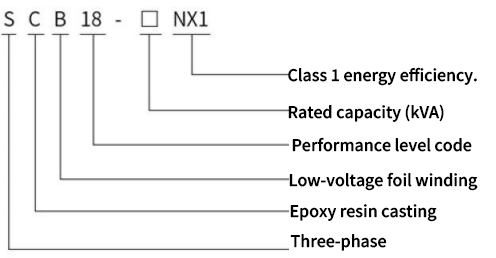

Модель Значение

Сухой трансформатор в литой эпоксидной изоляции SCB18-NX1 421 (2)

Характеристики продукта

Компания использует зарубежные технологии для разработки тонкоизолированного сухого трансформатора серии SC(B)18 с упаковкой, который обладает такими характеристиками, как необслуживаемый, защищающий от влажной жары, пожаробезопасный, взрывобезопасный, малый частичный разряд, низкий уровень шума, сильная способность рассеивать тепло, и может увеличить мощность для работы в условиях принудительного воздушного охлаждения, а обмотка с заполнением стекловолоконной сеткой повышает способность катушки противостоять внезапным коротким замыканиям, вторичные обмотки намотаны медной фольгой и залиты вакуумным давлением для увеличения мощности.Он обладает способностью противостоять ударам молнии, сопротивлением короткому замыканию и перегрузочной способностью, в то же время, наполненная смола имеет аналогичный коэффициент теплового расширения с медным проводником, и его характеристики против сухого растрескивания хороши; он оснащен температурным контроллером с сигнализацией неисправности, сигнализацией перегрева, отключением при перегреве и функцией черного ящика, и может быть подключен к компьютеру для централизованного мониторинга и управления через последовательный порт RS485.Он подходит для высотных зданий, аэропортов, вокзалов, доков, метро, больниц, электростанций, густонаселенных районов, а также нефтехимических, атомных электростанций, атомных подводных лодок и других мест.

Режим выхода трансформатора: в соответствии с различными формами интерфейса для производства обычного выхода, стандартной герметичной шины и стандартного бокового выхода, также может быть разработан в соответствии с требованиями пользователя специальный режим выхода.

Основные технические параметры

Номинальная мощность (kVA) 30	Уровень 2
	Электрическая стальная лента				аморфный сплав
	Потери холостого хода W	Потеря нагрузки W			Потери холостого хода W	Потеря нагрузки W
	Потери холостого хода W	B(100℃)	F(120℃)	H(145℃)	Потери холостого хода W	B(100℃)	F(120℃)	H(145℃)
	105	605	640	685	50	605	640	685
50	155	845	900	965	60	845	900	965
80	210	1160	1240	1330	85	1160	1240	1330
100	230	1330	1415	1520	90	1330	1415	1520
125	270	1565	1665	1780	105	1565	1665	1780
160	310	1800	1915	2050	120	1800	1915	2050
200	360	2135	2275	2440	140	2135	2275	2440
250	415	2330	2485	2665	160	2330	2485	2665
315	510	2945	3125	3355	195	2945	3125	3355
400	570	3375	3590	3850	215	3375	3590	3850
500	670	4130	4390	4705	250	4130	4390	4705
630	775	4975	5290	5660	295	4975	5290	5660
630	750	5050	5365	5760	290	5050	5365	5760
800	875	5895	6265	6715	335	5895	6265	6715
1000	1020	6885	7315	7885	385	6885	7315	7885
1250	1205	8190	8720	9335	455	8190	8720	9335
1600	1415	9945	10555	11320	530	9945	10555	11320
2000	1760	12240	13005	14005	700	12240	13005	14005
2500	2080	14535	15445	16605	840	14535	15445	16605
