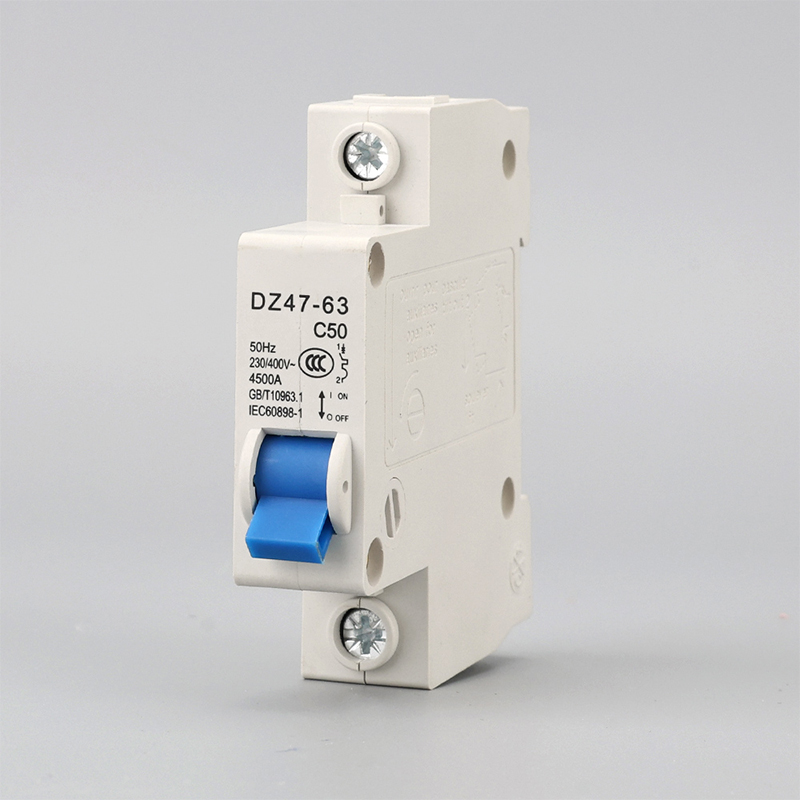

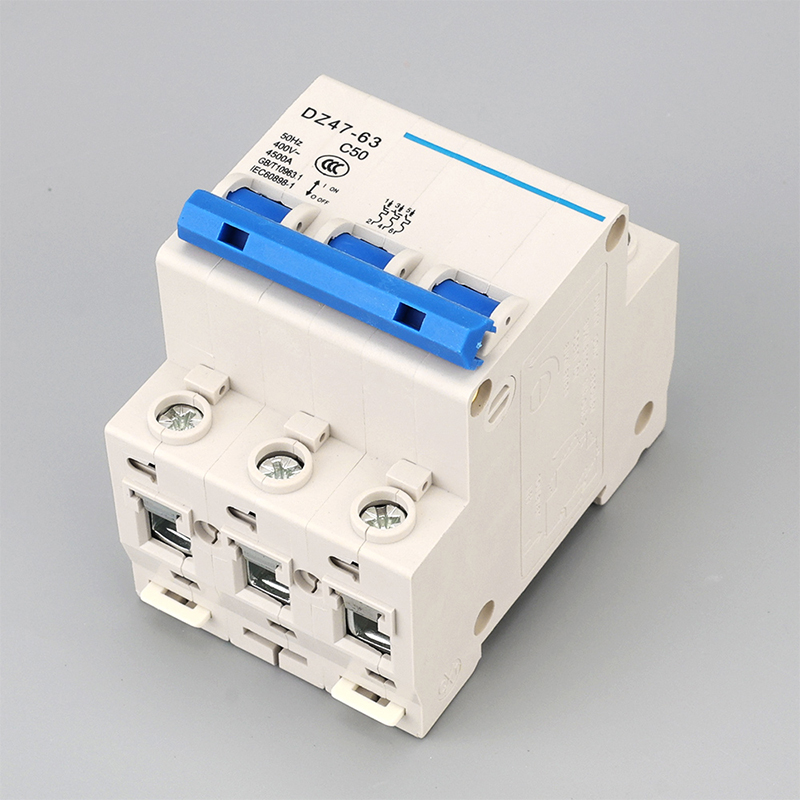

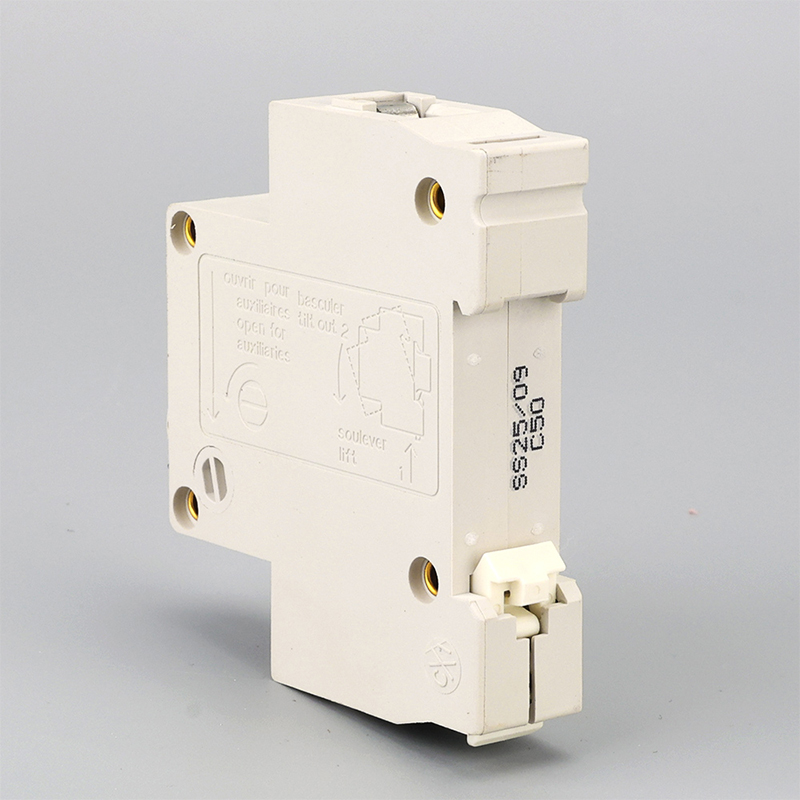

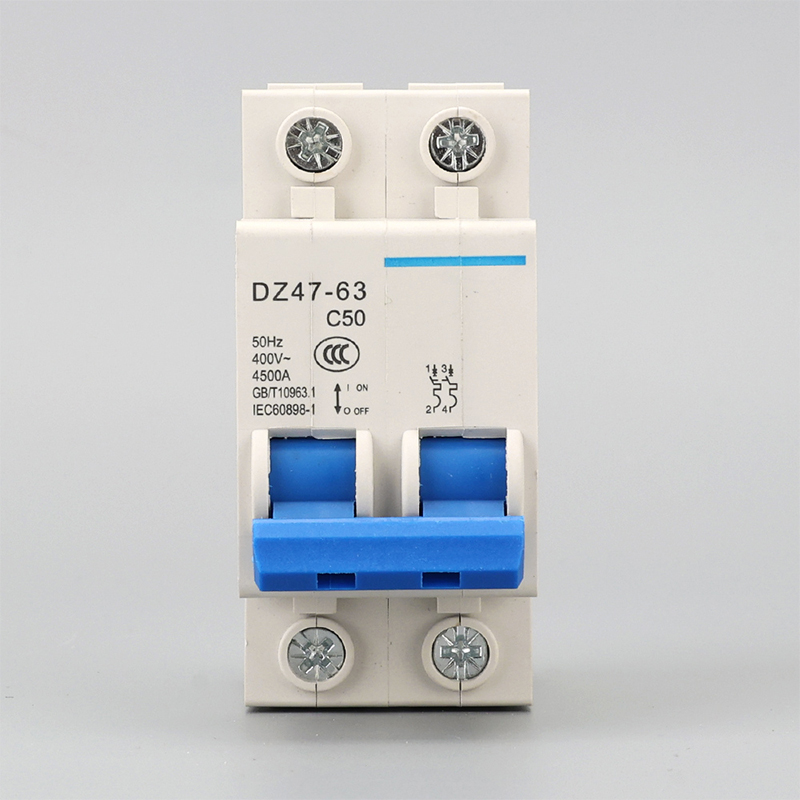

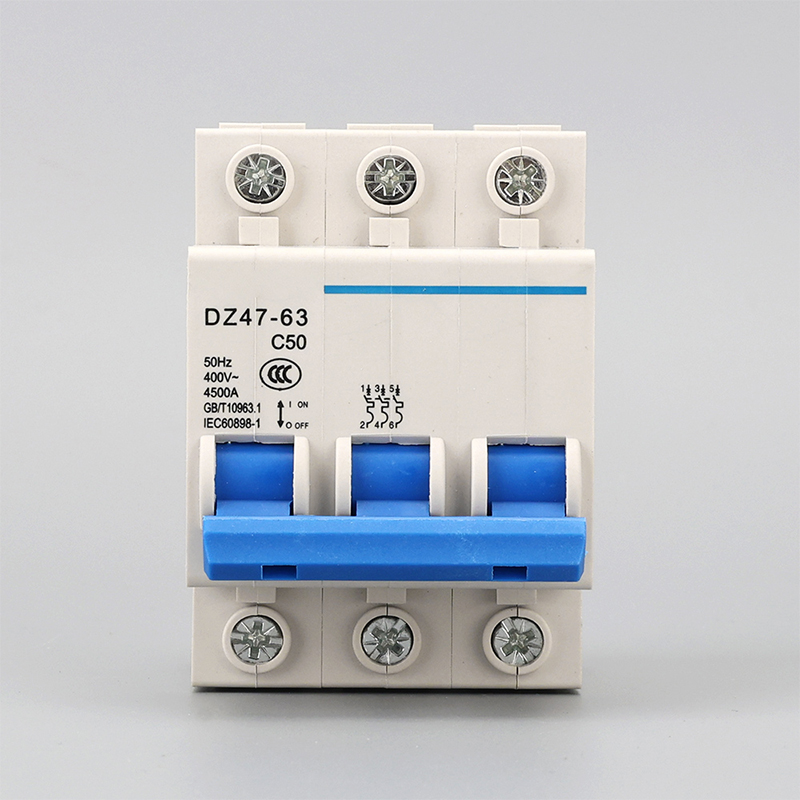

Миниатюрный автоматический выключатель 50A

Описание продукта Типичная маркировка модели DZ47 содержит значительный объем информации, например: DZ47-60 C20 DZ: «D» означает «автоматический выключатель», «Z» означает «пластмассовый корпус». 47: Порядковый номер разработки. 60: Номинальный ток в корпусе для данной серии выключателей, ...

Отправить заявку

 

Описание

маркер

Описание продукта

Типичная маркировка модели DZ47 содержит значительный объем информации, например: DZ47-60 C20

DZ: «D» означает «автоматический выключатель», «Z» означает «пластмассовый корпус».
47: Порядковый номер разработки.
60: Номинальный ток в корпусе для данной серии выключателей, то есть максимальный ток, который может выдержать корпус. Распространены серии C60 (до 60А) и C120 (до 120А) и другие.
Буква (C/D): Кривая время-токовой характеристики (кривая отключения). Это один из важнейших параметров, определяющий защитные характеристики выключателя.

Кривая типа C: Наиболее распространена. Мгновенный ток отключения составляет 5-10 раз от номинального тока. Применяется для обычных нагрузок, таких как освещение, розеточные цепи, бытовые приборы, способна выдерживать определенные пусковые токи (например, холодильник, маломощные двигатели).

Кривая типа D: Мгновенный ток отключения составляет 10-20 раз от номинального тока. Применяется для нагрузок с высокими пусковыми токами, таких как маломощные электродвигатели, насосы, компрессоры кондиционеров, трансформаторы, допускает прохождение более высоких пусковых токов без ложного срабатывания.

Цифра (например, 20): Значение номинального тока в амперах. Это ток, при котором выключатель может длительно работать в режиме перегрузки. Распространенные значения: 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А и другие.

Ключевые функции (Принцип защиты)

Защита от перегрузки: Основана на принципе теплового расширения биметаллической пластины. Когда ток в цепи длительное время превышает номинальный (например, в 1.13-1.45 раза), биметаллическая пластина нагревается, изгибается и приводит в действие механизм расцепления, вызывая отключение выключателя. Реакция сравнительно медленная, имеет обратно-зависимую выдержку времени (чем больше перегрузка, тем быстрее отключение).
Защита от короткого замыкания: Основана на принципе электромагнита. При возникновении в цепи значительного тока короткого замыкания (сотни или даже тысячи ампер) электромагнит мгновенно создает мощную магнитную силу, которая напрямую приводит в действие механизм, вызывая сверхбыстрое отключение выключателя (обычно в течение 0.1 секунды), чтобы прервать ток короткого замыкания и предотвратить пожар и повреждение оборудования.
Ручное управление: Обеспечивает функции ручного «включения» и «отключения», может использоваться в качестве разъединителя (хотя строго говоря, он не может полностью заменить разъединитель с точки зрения безопасности полного разъединения).
