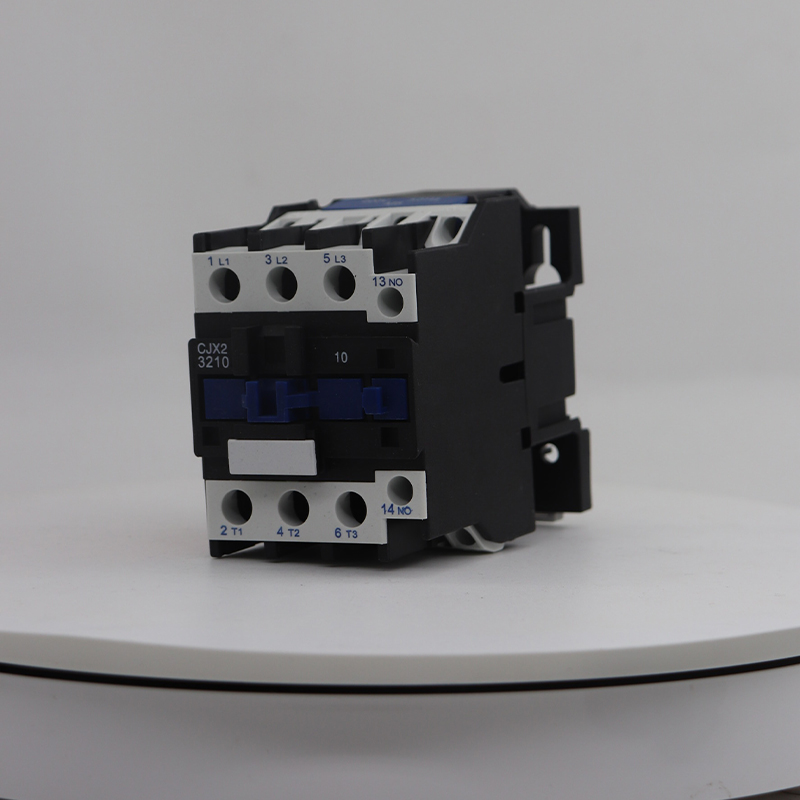

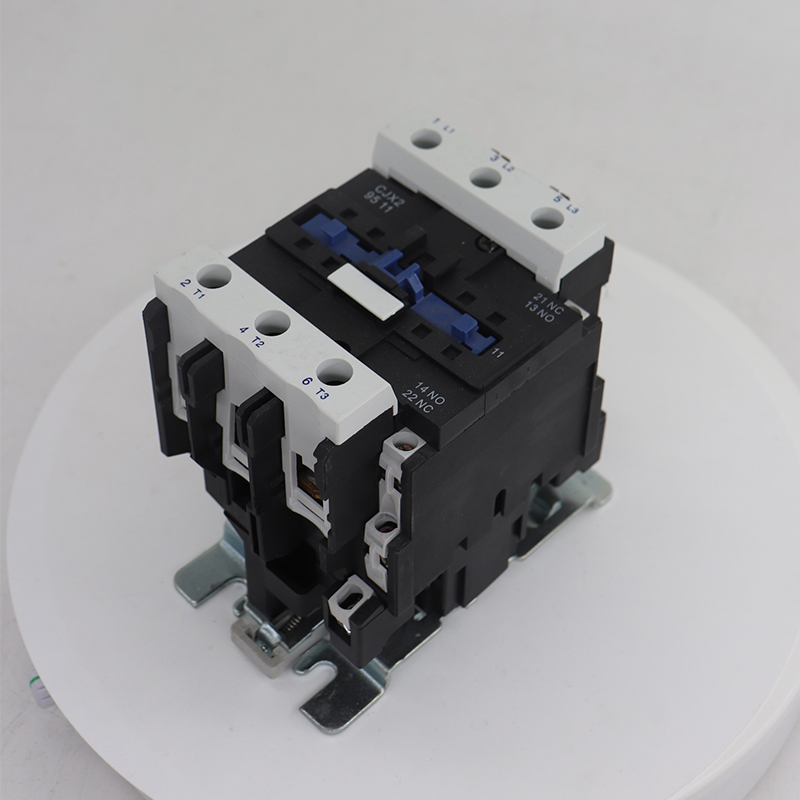

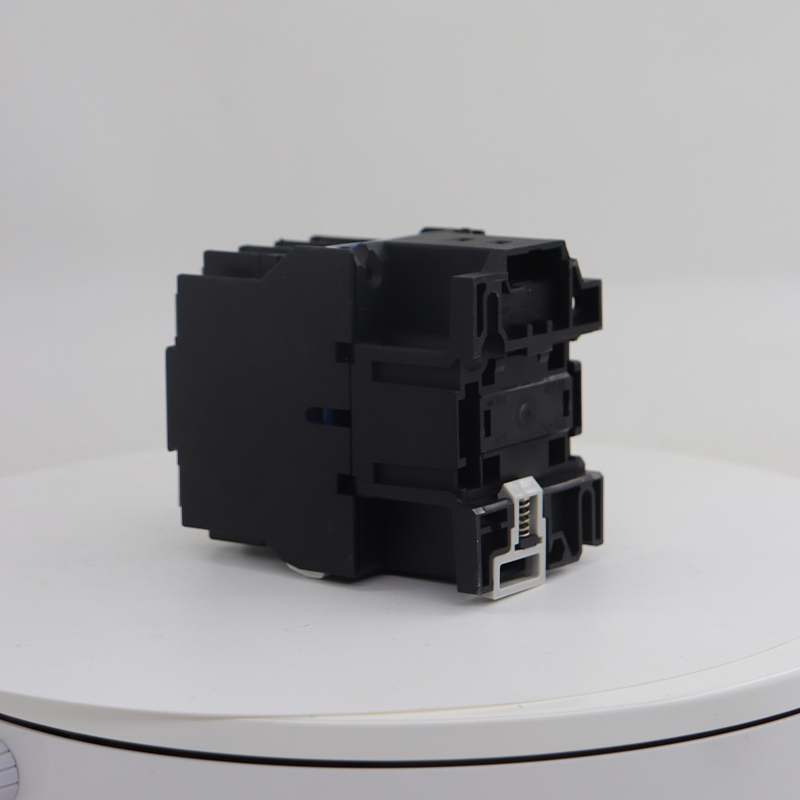

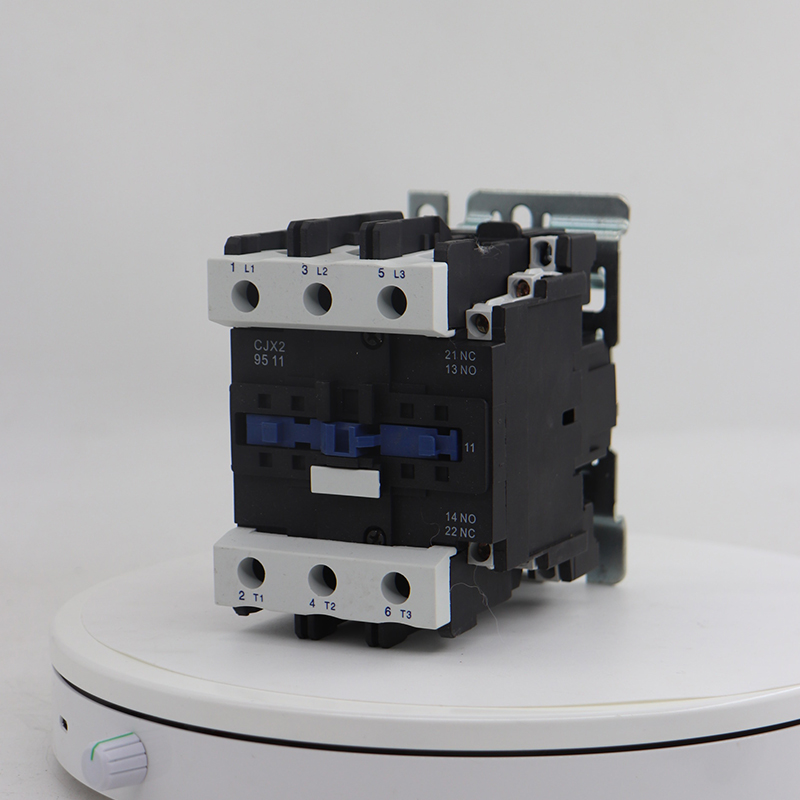

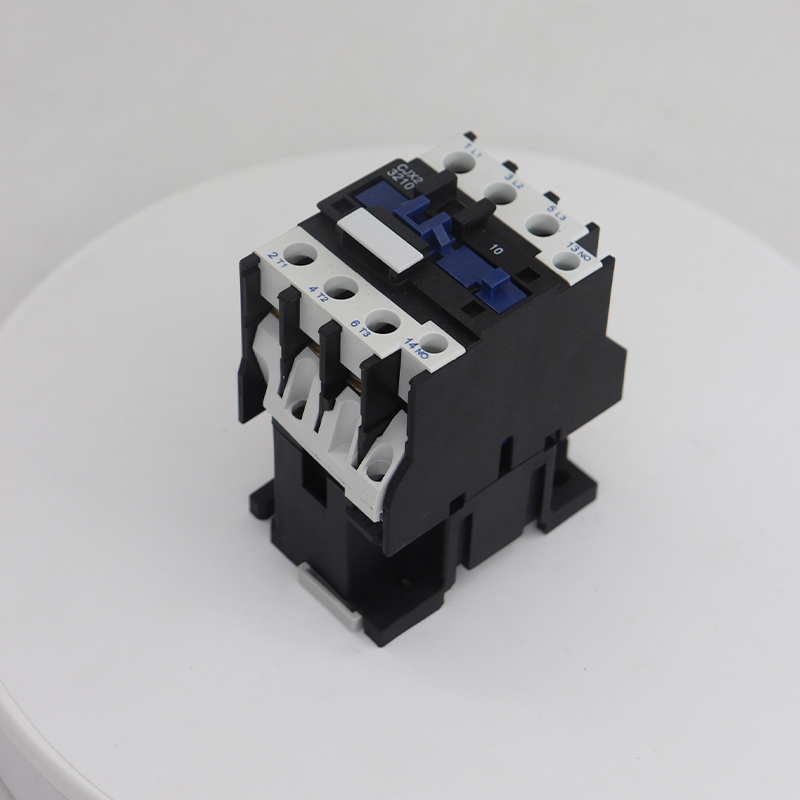

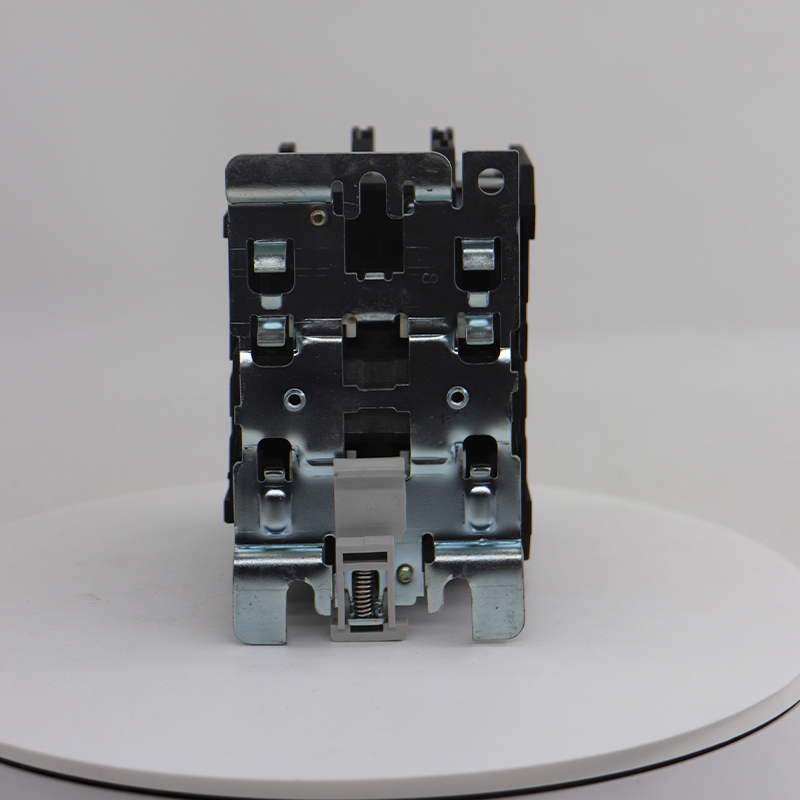

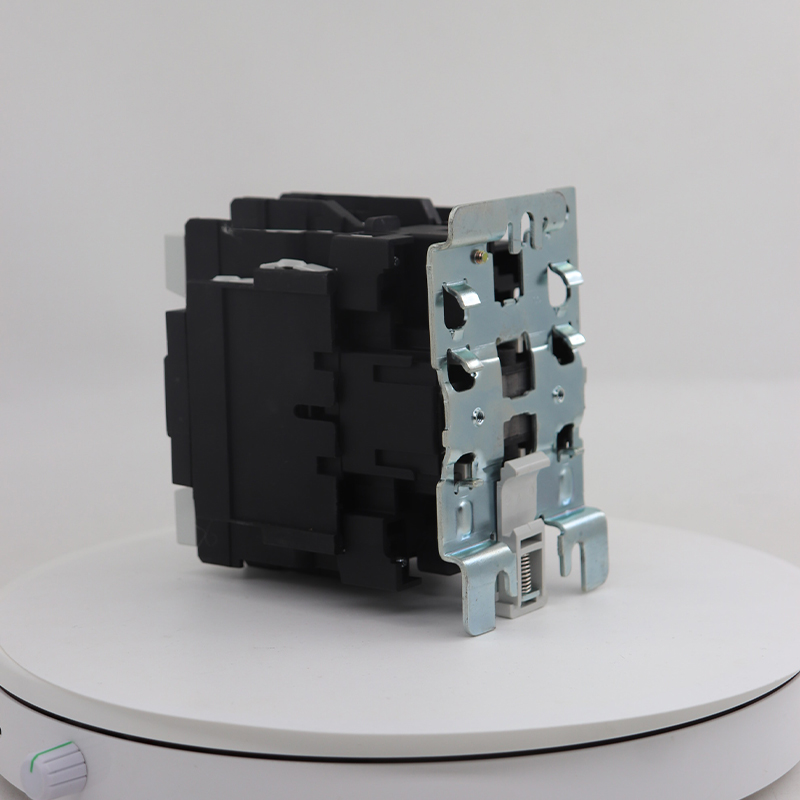

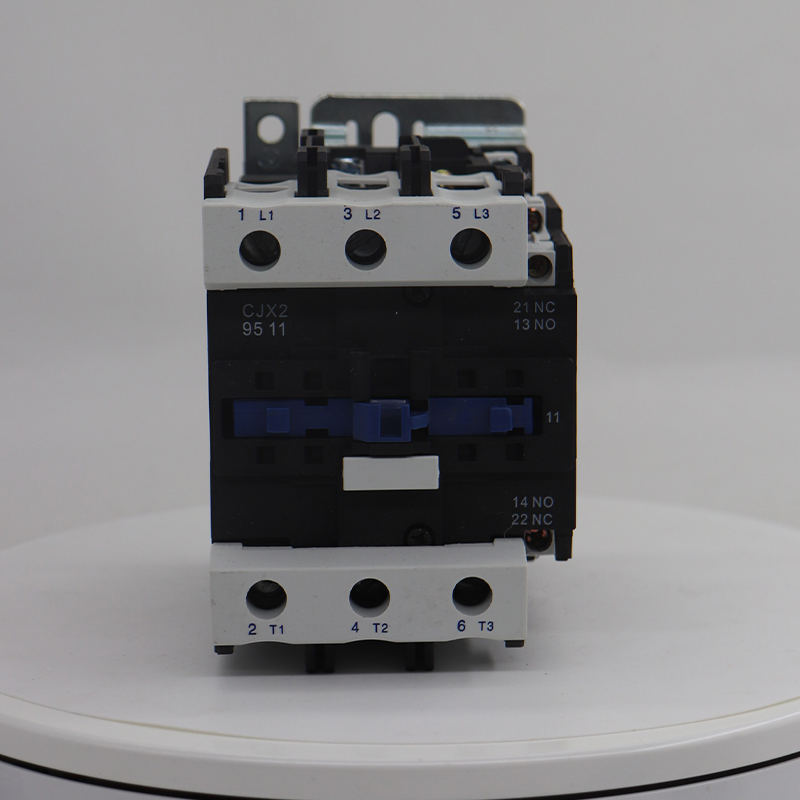

Контактор переменного тока CJX2

Принцип работы (“ядро” на рисунке) Контактор переменного тока работает по принципу электромагнита, и его основная логика такова: Всасывание: Когда цепь управления подает напряжение на катушку (клеммы A1/A2), катушка генерирует магнитное поле, которое притягивает якорь, приводя ...

Отправить заявку

 

Описание

маркер

Принцип работы ("ядро" на рисунке)

Контактор переменного тока работает по принципу электромагнита, и его основная логика такова:

Всасывание: Когда цепь управления подает напряжение на катушку (клеммы A1/A2), катушка генерирует магнитное поле, которое притягивает якорь, приводя в движение все контакты.

Удержание: Главный контакт замкнут для подключения главной цепи (например, питания двигателя); вспомогательный контакт нормально открытый (NO) замкнут и нормально закрытый (NC) разомкнут в соответствии с конструкцией.

Разблокировка: при обесточивании катушки магнитное поле исчезает, пружина сброса возвращает якорь и контакты в исходное состояние, отключая главную цепь.

Основные компоненты в деталях

1. электромагнитная система ("источник питания" на рисунке)
Катушка: уровень напряжения должен соответствовать уровню напряжения источника питания управления (например, AC 220V, 380V).Она является "мозговым приемником" контактора.
Железный сердечник и якорь: обычно изготавливаются из листов кремнистой стали, ламинированных для уменьшения вихревых токов и гистерезисных потерь, возникающих при переменном токе.Якорь механически связан с контактами.
2. Контактная система ("привод" на рисунке)
Главный контакт: обычно 3 пары (для трехфазного электричества) или больше, проводит большой ток главной цепи, большого размера, в основном изготовлен из серебряного сплава (например, оксида кадмия), чтобы противостоять дуге и предотвратить залипание.
Вспомогательные контакты: небольшого размера, используются в цепях управления для достижения самоблокировки, блокировки, индикации сигнала и других логических функций.
Нормально разомкнутый контакт (NO): размыкается, когда на катушку не подается напряжение, замыкается, когда на нее подается напряжение.
Нормально замкнутый контакт (NC): замкнут, когда на катушку не подается напряжение, замкнут, когда на катушку подается напряжение.
Количество является ключом к выбору, например, "1NO + 1NC", что нормально открытый и нормально закрытый.
3.Система гашения дуги (ключ к безопасности)
4.При разрыве контакта под высоким током возникает высокотемпературная дуга.Дугогасительное устройство (обычно дугогасительная крышка, внутри металлической решетки) может растягиваться, разделяться, охлаждаться, чтобы быстро погасить дугу, защитить контакты и предотвратить короткое замыкание.
