Описание продукта

ZNM1 (SWM1) серия литых автоматических выключателей (в дальнейшем именуемые выключателями) является новой разработкой нашей компании, созданной с применением технологий проектирования и производства международного уровня. Их номинальное изоляционное напряжение составляет 800 В. Предназначены для использования в цепях переменного тока частотой 50 Гц, номинальным рабочим напряжением до 690 В и номинальным рабочим током от 10 А до 1250 А для нечастых переключений и нечастых пусков электродвигателей (модели SWM1-800 и SWM1-1250 не имеют защиты электродвигателей). Выключатели обладают функциями защиты от перегрузки, короткого замыкания и пониженного напряжения, защищая линии и электрооборудование от повреждений. Данная серия выключателей отличается компактной конструкцией, малыми габаритами, высокой отключающей способностью, короткой дугой и полным набором внутренних и внешних аксессуаров.

Соответствие стандартам:
IEC60947-1 и GB/T14048.1 Низковольтные комплектные устройства и устройства управления. Общие требования.
IEC60947-2 и GB/T14048.2 Низковольтные комплектные устройства и устройства управления. Низковольтные автоматические выключатели.
IEC60947-4 и GB/T14048.4 Электромеханические контакторы и пускатели двигателей.
IEC60947-5-1 и GB/T14048.5 Электромеханические аппараты для цепей управления.

Условия эксплуатации и монтажа

◆ Высота установки над уровнем моря не должна превышать 2000 м; ◆ Температура окружающего воздуха от -5°C до +40°C, при этом среднесуточное значение не превышает +35°C; ◆ Относительная влажность воздуха в месте установки при максимальной температуре +40°C не превышает 50%; при более низких температурах допустима более высокая относительная влажность. Средняя минимальная температура самого влажного месяца не превышает +25°C, а средняя максимальная относительная влажность этого месяца не превышает 90%, с учетом возможности образования конденсата на поверхности изделия из-за перепадов температур; ◆ Степень загрязнения: 3; ◆ Категория установки главной цепи выключателя и расцепителя минимального напряжения — III, для остальных вспомогательных и управляющих цепей — II; ◆ Устойчивость к воздействию влажного воздуха, солевого тумана, масляных загрязнений, плесени, условий ядерной промышленности; ◆ Установка в местах, свободных от взрывоопасной среды, токопроводящей пыли, а также от факторов, способных вызывать коррозию металлов и разрушение изоляции; ◆ Место установки защищено от воздействия дождя и снега; ◆ Выключатель выполняет функцию разъединителя, обозначается символом: ▯

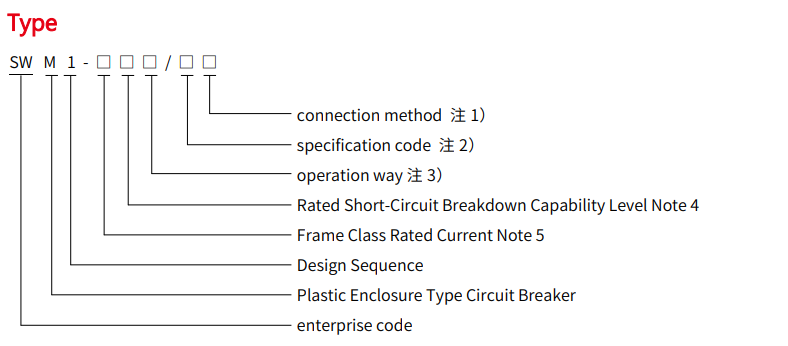

SW M 1 - □ □ □ / □ □

Способ подключения (Прим.1)

Код спецификации (Прим.2)
Способ управления (Прим.3)
Уровень номинальной отключающей способности при коротком замыкании (Прим.4)
Класс/Рамка Номинального Тока (Прим.5)

Примечание 1: Способы подключения: фронтальное подключение, тыльное подключение, тыльное штепсельное подключение, фронтальное штепсельное подключение.

Примечание 2: Код спецификации состоит из шести цифр, как показано ниже:
□ □□□ □ □
Код типа нейтрального полюса для четырехполюсных изделий (для трехполюсных изделий кода нет, для четырехполюсных: A, B, C, D)
Тип A: На N-полюсе не установлен расцепитель максимального тока, и N-полюс постоянно включен, не отключается совместно с другими тремя полюсами.
Тип B: На N-полюсе не установлен расцепитель максимального тока, и N-полюс отключается совместно с другими тремя полюсами.
Тип C: На N-полюсе установлен расцепитель максимального тока, и N-полюс отключается совместно с другими тремя полюсами.
Тип D: На N-полюсе установлен расцепитель максимального тока, и N-полюс постоянно включен, не отключается совместно с другими тремя полюсами.
Код назначения: для распределительных выключателей кода нет, для выключателей с защитой двигателей обозначается цифрой 2.
Код способа расцепления и принадлежностей (см. Таблицу 1).
Число полюсов (код для трех полюсов: 3, для четырех полюсов: 4).

Примечание 3: Способ управления: прямое управление рукояткой — кода нет; управление поворотной рукояткой — Z; электроприводное управление — P.

Примечание 4: Уровень номинальной предельной отключающей способности при коротком замыкании: L, M, H.

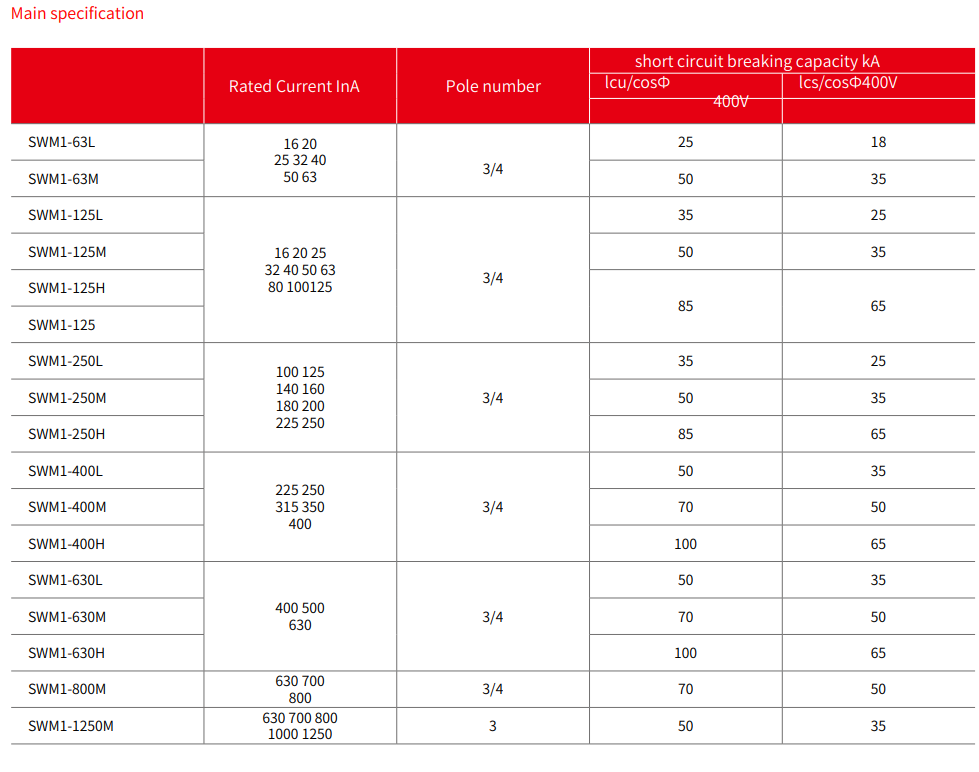

Примечание 5: Номинальный ток в зависимости от класса/рамки: 63, 125, 250, 400, 630, 800, 1250.

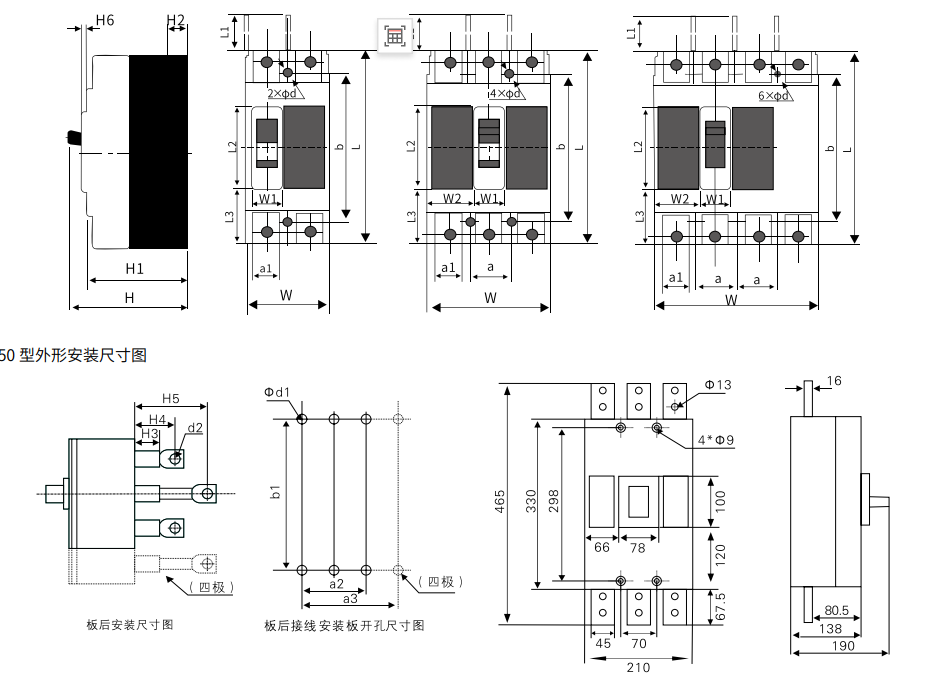

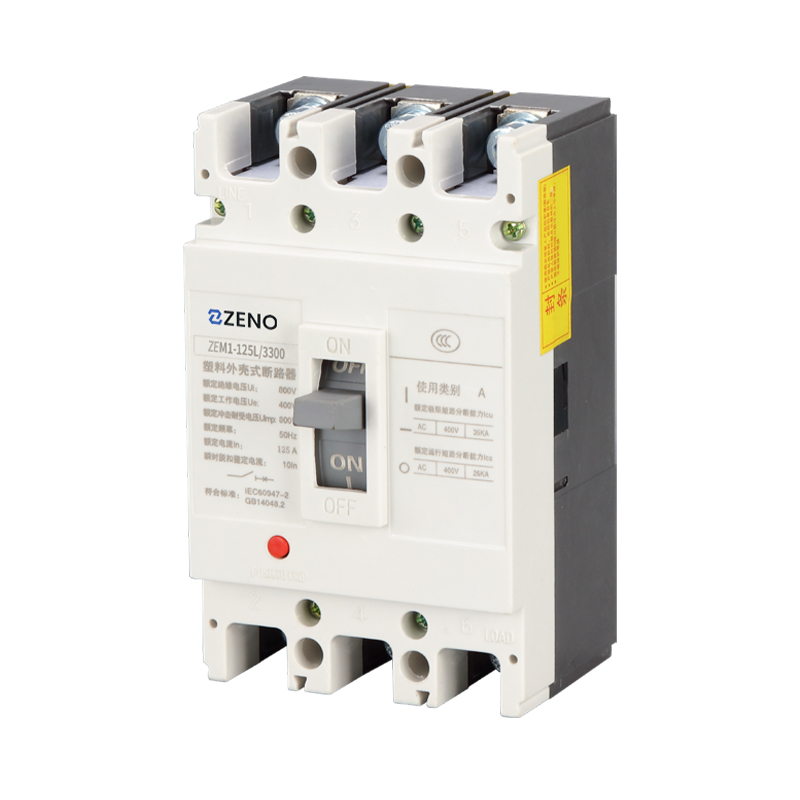

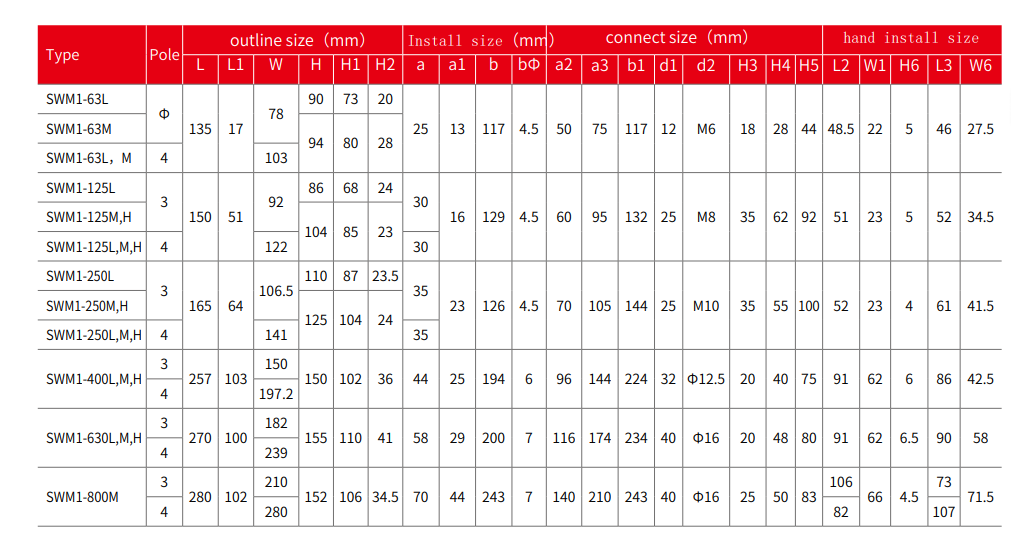

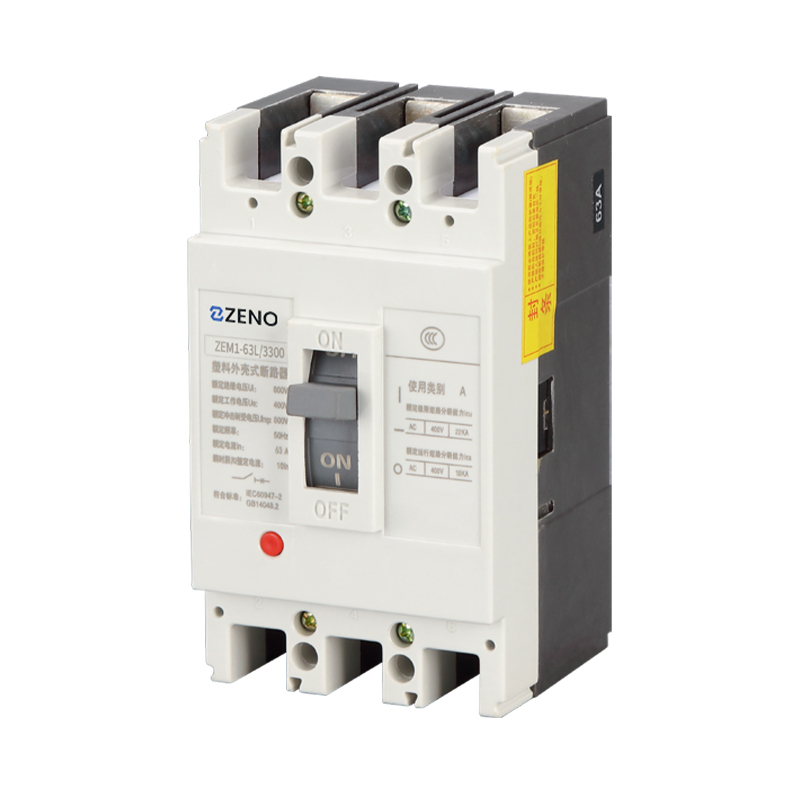

ZNM1 Литый автоматический выключатель (Plastic case circuit breaker)
